自动化数控六面钻孔机 D5A
核心亮点：
- 智能扫描，扫描错误自动返回。
- 统一的可视化流水线控制界面，实时监控加工状态。
- 生产线和主机之间有快速连接插头，方便连接。
- 最小工件尺寸：200mm×50mm。
- 灵活的升降机构用于工件的对位，确保输送稳定。
- 工件的精确定位。
- 智能双钻头、多柱刀库满足各种工艺需求。
- 当尺寸检测出现错误时，系统自动允许面板通过，出料端对异常面板进行智能报警。

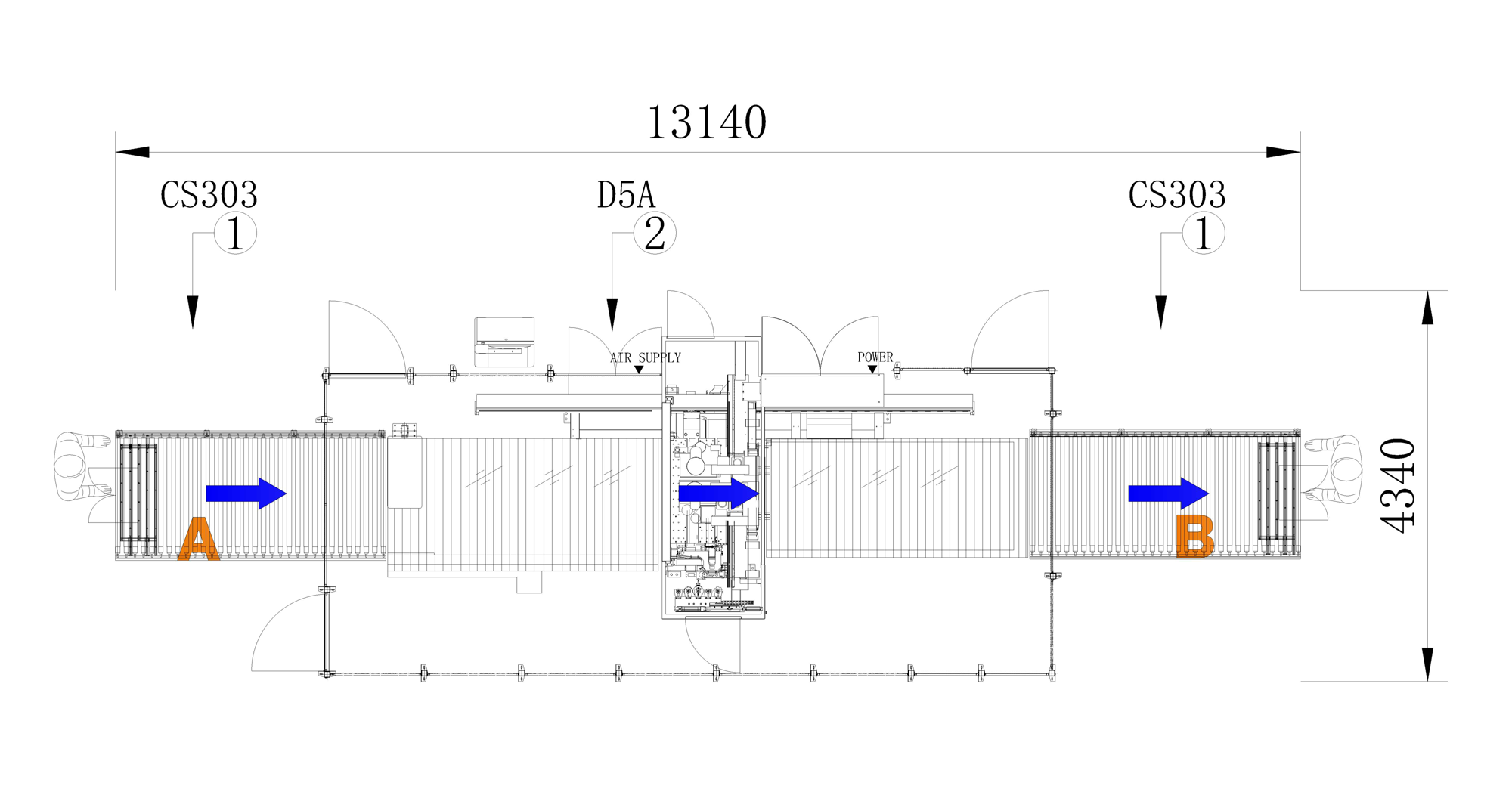

自动化 CNC 6 面钻孔 D5A 解决方案布局
技术参数 – 全线运行
|
面板长度 |
200-2800毫米 |
|
面板宽度 |
50-1220毫米 （≤200mm仅限长度侧进料） |
|
面板厚度 |
10-60毫米 |
|
面板不平整 |
≤0.3毫米 |
|
工作压力 |
0.6兆帕 |
|
工作高度 |
950毫米 |
|
速度 |
70米/分钟 |
|
围栏高度 |
1,800毫米 |
|
尺寸（长*宽） |
13,140毫米*4,340毫米 |
1. 数控六面钻床（D5A）
功能：
双钻头数控六面钻中心配备双钻头，可同时加工，效率更高。操作简便，工作量小，可连接多种软件。主要用于各类人造板的六面加工（铰链孔、通孔、半通孔），可进行横向钻孔，并可同时加工对称孔位，也可配合小主轴进行开槽和铣削加工。
1.1核心亮点：
- 主轴具有自动换刀功能，可处理开槽、铣削和隐形零件等各种加工工艺。
- 采用双夹爪和长导轨，夹爪最高速度可达140米/分钟，自动检测孔位，避免更换夹爪的时间。夹爪行程长达5.5米，一次性抓取大板，减少加工时间。
- 采用双过渡气浮台面，根据孔位灵活移动，提高钻孔精度，避免底部扬尘。
- 电脑操作，CAD制图，CAM导入，可直接导入DXF、MPR、XML等开放数据格式，操作简便。
- 系统通过扫码识别加工信息，智能高效。
- 前进后退方式，加工完前一块板后可立即加工下一块板，整个过程流畅，待机时间短，前进后退方式可接生产线，综合钻孔达到双工位PTP钻孔加工中心水平。
1.2 技术特点（D5A）
带工具的钻头
- 顶部钻孔2块：26(V)+18(H)
- 底部钻孔1块：9（V）
- 最大钻孔直径：35mm
- 转速 4,500 rpm（当钻头直径为 35mm 且带有 FC 时，转速自动变为 2,700 rpm）
- 柄径：10mm
- 刀具长度：70mm
- 最大加工深度：45mm
双过渡气浮工作台
可根据孔位灵活移动，合理支撑面板，提高钻孔精度，避免底部积尘。
升级双夹爪及长导轨
快速处理各种面板孔。
快速定位和夹紧
零件自动侧推。
皮带输送机除尘
清除落入机器内的灰尘。
模拟加工路径
实现加工路径的可视化，准确预测加工时间。
加工记录统计
实时查看生产进度。
智能条码扫描器
使用 1 个扫描仪读取条形码（范围最远达 600 毫米）来识别工件生产要求。
5工位自动换刀库
自动换刀装置，提供多种刀具，用于开槽、铣削、薄板和其他连接器加工
1.3 选项（D5A）
开槽功能
- 选配开槽锯片，可在55-880mm宽度范围内沿X方向加工。
- 开槽锯直径 120 毫米 x 宽度 6 毫米，最大深度 20 毫米。
双面骨料
- 可配备开槽锯、薄板刀、Lecco铣刀等各种成型工具，实现板材侧面的加工。
- 刀具的最大长度小于50mm。
1.4 布局（D5A）
1.5 技术参数（D5A）
|
包装尺寸 |
7400长*2300宽*2445高 毫米 |
|
毛重 |
4300公斤 |
|
X/A轴最大速度 |
140米/分钟 |
|
Y轴最大速度 |
90米/分钟 |
|
Z轴最大速度 |
50米/分钟 |
|
B轴最大速度 |
75米/分钟 |
|
C轴最大速度 |
30米/分钟 |
|
工具数量 |
顶部 x 2 ：26（垂直）+18（水平） 底部 x 1：9（V） |
|
主轴指数 |
上主轴：功率：5.5kW / 12000-18000rpm可调（可连接不同刀具）带ISO30接口 下主轴：功率：3.5kW/18000rpm |
|
面板长度 |
200～2800毫米 |
|
面板宽度 |
50～1220mm（≤200mm仅限长边进料） |
|
面板厚度 |
9～60毫米 |
|
面板不平整 |
≤0.3毫米 |
|
力量 |
30.12千瓦 |
|
整体尺寸 |
7100长*3140宽*2190高 毫米 |
|
气压 |
0.6兆帕 |
|
真空管尺寸 |
φ200毫米*2；φ150毫米*1；φ100毫米*1 |
|
空气消耗量 |
450升/分钟 |
|
集尘风量 |
9540 立方米/小时 |
|
除尘入口处风速 |
30米/秒 |
|
刀库 |
5 个位置换刀库 |
2.滚筒输送机（CS303）
2.1 布局
2.2 设备功能
用于数控6面钻孔生产线上下料，自动化生产线，应用场景广泛。
2.3 核心配置
- 一体化框架采用240*50mm高强度铝型材，整线运行平稳。
- 适用于不同尺寸板材的过渡，长度200-2800mm，宽度200-1200mm，厚度10mm-60mm。最小板材尺寸为200*200mm，最大宽长比为1:7（取决于客户的板材）。
- 滚筒传动采用变频控制，工作速度最高26m/min，工作气压0.6Mpa。
- 独立PLC控制，方便生产线的布局及机台间的模块化对接。
- 电器箱与操作面板独立控制，方便手动操作及维护，总功率0.75kw。
